Wartungsfreie & Selbstschmierende Gleitlager
Unsere wartungsfreien Gleitlager (auch bekannt als selbstschmierende Gleitlager) bieten eine kostengünstige Alternative zu markenführenden Produkten. Dreischichtaufbau nach DIN 1494 / ISO 3547 — 100 % maßlich austauschbar mit KS Permaglide® P10 und GGB DU®.
Was sind wartungsfreie Verbundgleitlager?
Wartungsfreie Buchsen bestehen aus einem Dreischicht-Verbundwerkstoff: einem tragfähigen Stahlrücken, einer porösen Sinterbronze-Zwischenschicht und einer PTFE-basierten Gleitschicht. Diese Konstruktion ermöglicht den Betrieb ohne externe Schmierung — die PTFE-Schicht bildet einen selbstschmierenden Transferfilm auf der Gegenlauffläche.
Im Gegensatz zu konventionellen Gleitlagern, die regelmäßig nachgeschmiert werden müssen, sind unsere Gleitlager wartungsfrei ab dem Einbau. Das spart Schmiermittelkosten, reduziert Maschinenausfallzeiten und vereinfacht die Konstruktion — keine Schmierleitungen, keine Fettpressen, kein Wartungsintervall.
Sämtliche JBM-Verbundgleitlager werden nach DIN 1494 / ISO 3547 gefertigt und sind direkt austauschbar mit vergleichbaren Produkten führender Hersteller.
Dreischichtaufbau
Trockenlauf, Transferfilmbildung, niedriger Reibkoeffizient
Wärmeleitung, PTFE-Reservoir, mechanische Verzahnung
Tragfähigkeit, Wärmeableitung, Formstabilität

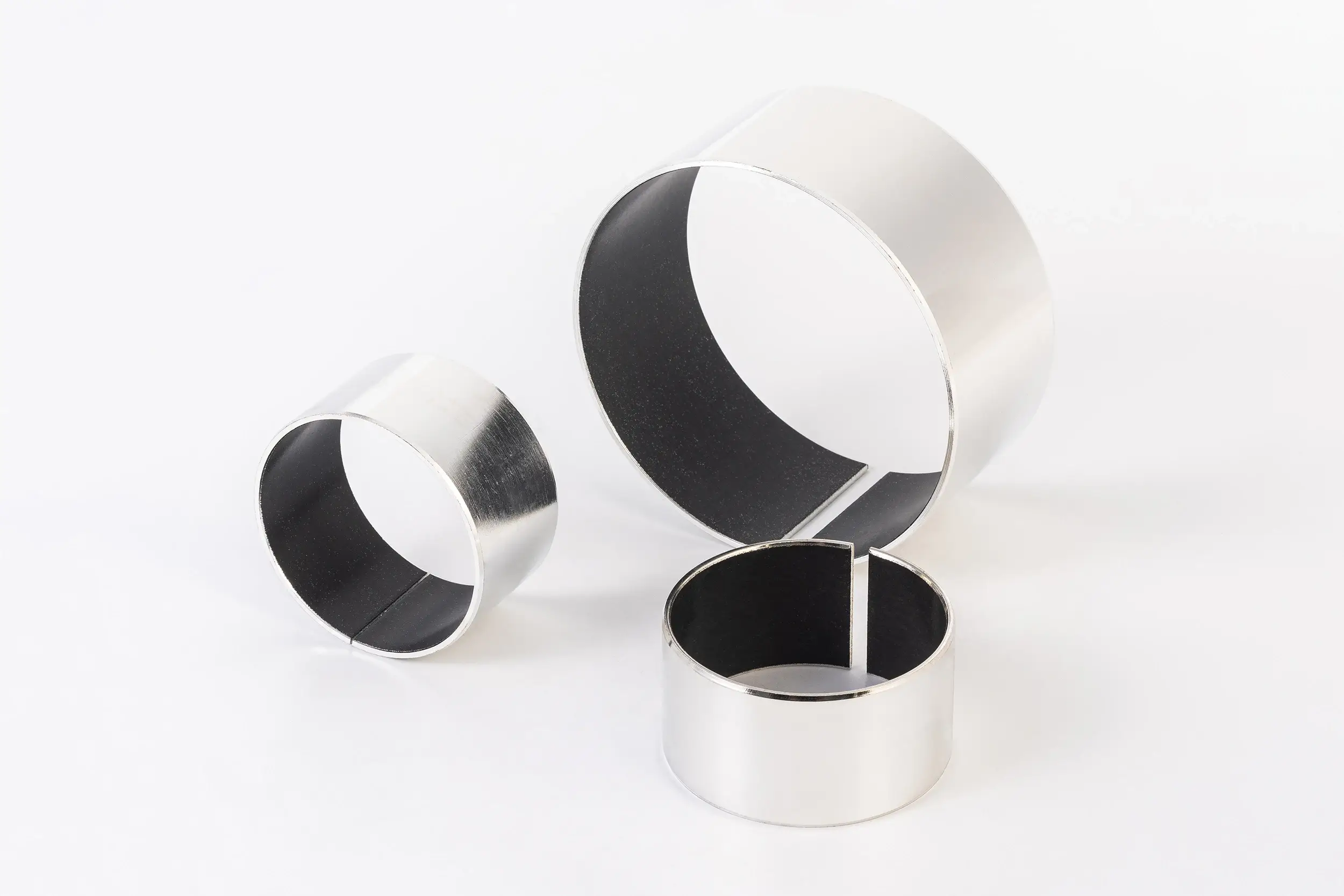

JBM-50 Verbundgleitlager — Standardausführung
100 % Austauschbar mit:
Maßlich identisch nach DIN 1494 / ISO 3547 — kein Umbau erforderlich.
DIN 1494 / ISO 3547
Gefertigt nach internationaler Norm
Werkstoffdaten & Leistungsparameter
Vergleich der wichtigsten JBM-Verbundgleitlagertypen. Alle Werte gelten für Trockenlauf, sofern nicht anders angegeben.
| Eigenschaft | JBM-50 | JBM-40 | JBM-11 | JBM-50HP | JBM-12 |
|---|---|---|---|---|---|
| Werkstoff | Stahl + SiBz + PTFE | Stahl + SiBz + PTFE | Bronze + SiBz + PTFE | Stahl + SiBz + PTFE | Stahl + PTFE-Band |
| Ersatz für | DU® / P10 | DU® (geschmiert) | DU® (Bronze) | DU® (High-PV) | DP4® / Norglide® |
| Max. Belastung (statisch) | 250 N/mm² | 250 N/mm² | 250 N/mm² | 250 N/mm² | 120 N/mm² |
| Max. Belastung (dynamisch) | 60 N/mm² | 60 N/mm² | 60 N/mm² | 60 N/mm² | 80 N/mm² |
| Max. Gleitgeschw. (trocken) | 2 m/s | 2 m/s | 2 m/s | 2 m/s | 1 m/s |
| Max. PV (trocken, Dauer) | 1,8 N/mm²·m/s | 1,8 N/mm²·m/s | 1,8 N/mm²·m/s | 3,6 N/mm²·m/s | 0,8 N/mm²·m/s |
| Max. PV (trocken, kurzzeitig) | 3,6 N/mm²·m/s | 3,6 N/mm²·m/s | 3,6 N/mm²·m/s | 3,6 N/mm²·m/s | 1,6 N/mm²·m/s |
| Reibkoeffizient µ | 0,03 – 0,20 | 0,03 – 0,20 | 0,03 – 0,20 | 0,03 – 0,20 | 0,03 – 0,15 |
| Temperaturbereich | -195 °C bis +280 °C | -195 °C bis +280 °C | -195 °C bis +280 °C | -195 °C bis +280 °C | -65 °C bis +260 °C |
| Wärmeleitf. [W/(m·K)] | 42 | 42 | 60 | 42 | 42 |
| Norm | DIN 1494 / ISO 3547 | nach Zeichnung | |||
SiBz = Sinterbronze. Alle JBM-Typen sind maßlich austauschbar mit den entsprechenden OEM-Produkten.
Sondermaß benötigt?
Senden Sie uns Ihre Zeichnung oder Spezifikation — wir erstellen Ihnen kurzfristig ein Angebot. Keine Mindestbestellmenge für Sonderanfertigungen.
Warum sind unsere Gleitlager wartungsfrei?
Das Geheimnis liegt im Dreischichtaufbau: Die PTFE-Gleitschicht bildet beim Einlaufen einen hauchdünnen Transferfilm auf der Welle. Dieser Film fungiert als Festschmierstoff und macht eine externe Schmierung überflüssig.
Kein Schmiermittel. Kein Wartungsintervall. Kein Stillstand.
Wartungsfreie Buchsen eliminieren den größten Kostentreiber in der Instandhaltung: die manuelle Nachschmierung. In einer typischen Anlage mit 200 Lagerstellen spart das über 800 Arbeitsstunden pro Jahr — bei gleichzeitig höherer Maschinenverfügbarkeit.
Leistungsmerkmale im Überblick
Hohe Tragfähigkeit
Statische Belastung bis 250 N/mm², dynamisch bis 140 N/mm² (geschmiert). Geeignet für schwere Baumaschinen und Hydraulik.
Wartungsfreier Trockenlauf
PTFE-Transferfilm macht externe Schmierung überflüssig. Keine Schmierleitungen, keine Fettpresse, kein Wartungsplan.
Extremer Temperaturbereich
Einsatzfähig von -195 °C (kryogen) bis +280 °C. Geeignet für Tiefkühlanlagen ebenso wie für Öfen und Abgassysteme.
Chemische Beständigkeit
PTFE ist resistent gegen nahezu alle Chemikalien, Kraftstoffe und Lösungsmittel. Ideal für die Lebensmittel-, Chemie- und Pharmaindustrie.
Kompakte Bauweise
Wandstärke ab 1,0 mm. Dünnwandige Ausführung spart Bauraum und ermöglicht leichtere Konstruktionen bei gleicher Tragfähigkeit.
Normkonform
Gefertigt nach DIN 1494 / ISO 3547. Maßlich identisch mit KS Permaglide®, GGB DU®, SKF — direkter Austausch ohne Umbau.
Niedriger Reibkoeffizient
µ ab 0,03 im Trockenlauf. Reduziert Energieverluste, minimiert Verschleiß an der Gegenlauffläche und senkt die Betriebstemperatur.
Kostenreduktion
Direkt ab Werk — ohne Zwischenhändler. Deutlich günstiger als Markenprodukte bei gleicher Spezifikation und Normkonformität.
Keine Mindestbestellmenge — auch für Einzelstücke
Ob 10 Stück oder 10.000 — wir liefern ohne MOQ. Sondermaße nach Zeichnung möglich. Schnelle Lieferung nach Deutschland (DDP verfügbar).
Typische Anwendungen für wartungsfreie Gleitlager
Überall dort, wo Nachschmierung teuer, schwierig oder unmöglich ist, kommen selbstschmierende Verbundgleitlager zum Einsatz.
Hydraulik & Pneumatik
- Hydraulikzylinder-Lagerungen
- Kolbenstangenführungen
- Ventilschieber
- Schwenkantriebe
- Pneumatikzylinder
- Proportionalventile
Baumaschinen
- Baggerbolzen-Lagerungen
- Radlader-Gelenkpunkte
- Kran-Schwenkwerke
- Betonpumpen-Arme
- Rüttelplatten
- Tunnelbohrmaschinen
Automobil & Nutzfahrzeuge
- Fahrwerkslenker
- Kupplungsbetätigung
- Sitzverstellung
- Türscharniere
- Anhängerkupplung
- Federaugen
Lebensmittel & Pharma
- Abfüllanlagen
- Förderanlagen (FDA-konform)
- Verpackungsmaschinen
- Sterilisierungsanlagen
- Reinraumtechnik
- Dosiersysteme
Kostenlose Muster bestellen
Überzeugen Sie sich selbst von der Qualität. Wir senden Ihnen Testmuster — so können Sie Passgenauigkeit, Oberfläche und Material direkt in Ihrer Anwendung prüfen.
Unverbindlich — komplett kostenlos
Ihr Vorteil gegenüber Markenanbietern
100 % Austauschbarkeit
Maßlich identisch mit KS Permaglide® P10, GGB DU® und SKF Composite-Lagern. Direkter Austausch in bestehenden Konstruktionen — kein Umbau erforderlich.
Keine Mindestbestellmenge
Kein MOQ für Lagerware. Sondermaße nach Zeichnung möglich — auch in Kleinserien ab 1 Stück. Ideal für Instandhaltung, Prototypenbau und Sondermaschinen.
DDP Lieferung nach DE
Schnelle Lieferung nach Deutschland — DDP (Delivered Duty Paid) verfügbar. Keine Zollabwicklung für Sie. Wir kümmern uns um die komplette Logistik.
Technische Beratung
Unser Ingenieurteam unterstützt Sie bei der Werkstoffauswahl, Dimensionierung und Toleranzbestimmung. Wir sprechen Ihre Sprache — technisch und wörtlich.
Wartungsfreie Gleitlager direkt vom Hersteller
JBM fertigt selbstschmierende Verbundgleitlager nach DIN 1494 / ISO 3547 — maßlich austauschbar mit allen führenden Marken. Keine Mindestbestellmenge. DDP Lieferung nach Deutschland. Kontaktieren Sie uns für ein Angebot — wir antworten in der Regel innerhalb von 12 Stunden.
